Ce guide fournit une procédure étape par étape pour déterminer l’équipement de séchage UV-LED adapté à votre configuration d’impression. Il prend en compte des facteurs tels que le processus de production, l’efficacité et les spécifications de l’équipement. Il inclut une formule pour calculer la largeur requise de la lampe de séchage UV-LED en fonction des besoins énergétiques, de la vitesse du convoyeur et de la puissance de la lampe.
Tout d’abord : évaluez votre processus de production
La première étape consiste à identifier les spécificités de votre processus de production existant, notamment :

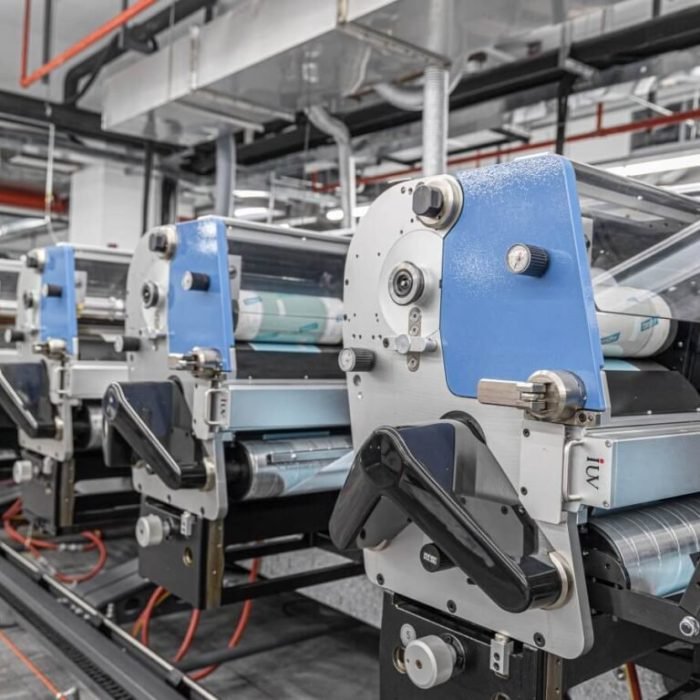

- Type d’équipement d’impression (par exemple, flexographique ou offset)
- Marque et modèle du matériel d’impression
- Largeur d’impression
- Effet d’impression actuel
- Résultats souhaités
Communiquer avec les fabricants d’équipements UV-LED
Lorsque vous consultez des fabricants d’équipements UV-LED, fournissez des informations essentielles telles que :
- Longueur d’onde UV requise
Spécifiez la longueur d’onde UV requise pour votre processus de séchage d’encre.
- Énergie de rayonnement UV pour le séchage de l’encre
Fournissez l’énergie de rayonnement UV nécessaire pour durcir votre encre spécifique.
- Efficacité de production souhaitée
Communiquez votre temps d’exposition souhaité pour une production efficace.
- Zone à éclairer
Communiquez votre temps d’exposition souhaité pour une production efficace.
Communiquer avec les fabricants d’équipements UV-LED
- Illumination par rayonnement
L’efficacité de la production a un impact direct sur l’éclairement requis (mW/cm²) de l’équipement de séchage UV-LED. Calculez l’éclairement énergétique nécessaire en fonction de l’énergie UV requise pour le séchage et du temps d’exposition souhaité.
- Besoins énergétiques UV
Consultez votre fournisseur d’encre UV pour connaître les besoins en énergie UV et sélectionnez la longueur d’onde UV appropriée (par exemple, 365 nm ou 395 nm).
Calculer la largeur de la lampe de séchage UV-LED
Utilisez la formule suivante pour calculer la largeur de la lampe de séchage UV-LED :
- Largeur (L) = Q * V / W
Où:
- Q : Énergie nécessaire au séchage de l’encre
- V : Vitesse de la bande transporteuse
- W : Puissance de la source lumineuse de polymérisation
Par exemple, si une encre nécessite 4 000 mJ pour durcir et que la puissance de la lampe de durcissement LED UV est de 10 000 mW/cm² avec une vitesse de bande transporteuse de 0,1 m/s, la largeur calculée de la lampe de durcissement LED UV serait de 40 mm.
Tenir compte de facteurs supplémentaires
- Longueur de la lampe
En général, la longueur de la source de lumière UV correspond à la largeur de la bande transporteuse.
- Stabilité de l’équipement
Pensez à laisser une marge pour la stabilité de l’équipement et optez pour un équipement légèrement plus large ou des options d’intensité plus élevée.
- Exigences supplémentaires
Les fabricants d’équipements UV-LED peuvent fournir un devis approximatif basé sur ces paramètres, et des exigences supplémentaires telles que les options de refroidissement et les préférences de contrôle peuvent être discutées pour adapter la solution à vos besoins.
Consultez l’IUV pour des solutions rentables
En suivant ces étapes et en fournissant les informations nécessaires aux fabricants d’équipements UV-LED, vous pourrez déterminer l’équipement de séchage UV-LED adapté à votre configuration d’impression. Ce processus garantit une production efficace, minimise les investissements et adapte la solution à vos besoins spécifiques.
