Le repérage recto-verso, également appelé Web Turnbar, est un élément critique dans l’impression d’étiquettes. La précision du calage entre le recto et le verso influence directement la qualité visuelle et la conformité des informations imprimées. Dans les presses narrow web, où les tolérances sont réduites et les vitesses élevées, un décalage même minime peut entraîner des défauts visibles sur les étiquettes, compromettant la lisibilité des textes et la netteté des motifs graphiques.

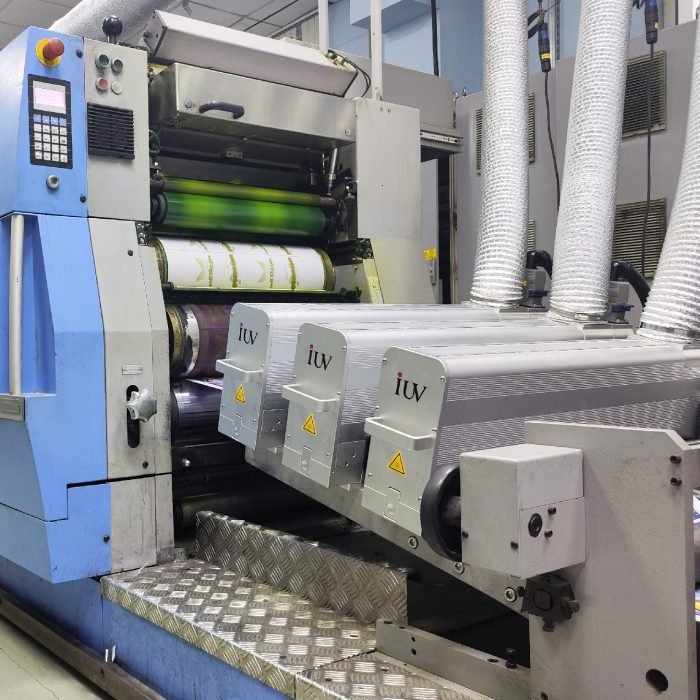

L’intégration de modules LED UV compacts permet d’améliorer ce repérage en assurant un séchage rapide et uniforme de l’encre sur chaque face. Cette technologie contribue à stabiliser le support pendant le retournement, minimisant les distorsions et les variations de position des points imprimés.
Rôle des modules LED UV compacts dans la stabilisation du support
Les modules LED UV compacts sont conçus pour délivrer une irradiance homogène sur des zones restreintes. Dans un système Web Turnbar, ils permettent de fixer rapidement l’encre sur le recto avant que le substrat ne soit retourné pour l’impression du verso. Cette polymérisation rapide limite le glissement de l’encre et la déformation mécanique du support, ce qui est crucial pour les films synthétiques et les papiers fins.
Le positionnement précis des modules LED UV et le contrôle de leur puissance assurent une réticulation constante. En narrow web, cette constance est essentielle pour maintenir la répétabilité des impressions et garantir une qualité uniforme sur des séries longues.
Optimisation de l’irradiance pour un repérage précis
La régularité de l’irradiance est un facteur déterminant pour le succès du repérage recto-verso. Une irradiance insuffisante peut laisser l’encre partiellement polymérisée, augmentant le risque de décalage et de bavures lors du retournement. À l’inverse, une irradiation excessive peut provoquer une rigidité trop élevée du film d’encre, affectant l’adhérence des couches suivantes.
Pour optimiser l’irradiance, il est recommandé de calibrer la distance focale des modules LED UV et de vérifier régulièrement leur alignement. Les tests de dose énergétique et les mesures d’irradiance permettent de s’assurer que chaque module fournit la puissance nécessaire pour un séchage homogène sur toute la largeur de la bande.
Gestion des vitesses de presse et synchronisation
Le repérage recto-verso dépend également de la synchronisation entre la vitesse de la presse et la puissance des modules LED UV. Une vitesse trop élevée, sans ajustement de la puissance, peut entraîner des zones sous-polymérisées et des erreurs de calage. L’ajustement précis de la vitesse, en fonction de la densité d’encre et de l’épaisseur du substrat, garantit un séchage uniforme et un repérage stable.
Les presses narrow web modernes intègrent souvent des systèmes de contrôle centralisés, permettant de coordonner la vitesse, la puissance LED et la tension de bande pour optimiser le Web Turnbar. Cette approche minimise les interventions manuelles et réduit les pertes liées aux ajustements en cours de production.
Influence du type de substrat sur le repérage
Les substrats utilisés pour les étiquettes présentent des caractéristiques variées : films PET, BOPP, PE, papier couché ou métallisé. Chaque matériau réagit différemment à l’énergie UV et aux contraintes mécaniques du Web Turnbar. Les films synthétiques, par exemple, ont tendance à se dilater légèrement sous la chaleur et la tension, ce qui peut affecter le repérage.
L’emploi de modules LED UV compacts permet de limiter ces effets en fixant rapidement l’encre et en réduisant les contraintes thermiques sur le support. Une évaluation préalable du substrat et des essais de production permettent d’adapter la configuration des modules et d’assurer un repérage précis sur toutes les surfaces.
Maintenance des modules et propreté des optiques
La performance des modules LED UV dépend directement de leur état de maintenance. La poussière, les résidus d’encre ou les dépôts de vernis peuvent diminuer l’irradiance et provoquer des zones sous-polymérisées, compromettant le repérage. Un nettoyage régulier des lentilles et un contrôle mécanique de l’alignement des modules garantissent la constance de la polymérisation.
Cette maintenance préventive est particulièrement importante sur les presses flexographiques narrow web, où les vitesses élevées amplifient les conséquences de toute variation de performance des modules LED UV.
Tests et contrôle qualité du repérage
La validation du repérage recto-verso s’effectue par des mesures précises sur les points de contrôle imprimés sur la bande. L’utilisation de cibles de calage et de repères fiduciaires permet de détecter les moindres décalages. Les modules LED UV compacts contribuent à stabiliser ces repères en garantissant un séchage uniforme et immédiat, réduisant les erreurs liées à la mobilité de l’encre.
Des inspections régulières et l’enregistrement des données de repérage facilitent le suivi de la performance de la presse et l’optimisation continue des paramètres de production.
Intégration dans les lignes hybrides
Dans les lignes d’impression d’étiquettes hybrides combinant flexographie, offset et vernis en ligne, le contrôle du repérage recto-verso devient encore plus critique. Chaque unité supplémentaire impose une stabilité maximale de l’image imprimée sur le recto pour éviter toute dérive sur le verso.
Les modules LED UV compacts permettent de sécuriser cette étape, assurant que chaque couche d’encre est polymérisée avant de passer dans l’unité suivante. Cela garantit la répétabilité et la qualité des tirages, même sur des productions complexes ou multicolores.
Gains en productivité et réduction des pertes
L’optimisation du repérage grâce aux modules LED UV compacts n’améliore pas seulement la qualité. Elle permet également d’augmenter la productivité en réduisant les réglages et les rebuts liés aux erreurs de calage. Les ajustements plus rapides et la diminution des interventions manuelles entraînent un flux de production plus efficace et une meilleure rentabilité.
Dans un contexte d’impression d’étiquettes à haute cadence, cette stabilité de repérage devient un avantage stratégique pour répondre aux demandes des clients exigeants.
Conclusion : Web Turnbar optimisé grâce aux modules LED UV
L’utilisation de modules LED UV compacts pour le repérage recto-verso en narrow web offre un contrôle précis de la polymérisation, stabilise le substrat et réduit les risques de décalage. Une gestion rigoureuse des paramètres de puissance, de distance focale et de vitesse, combinée à une maintenance régulière, garantit un repérage fiable et une qualité constante. Cette approche technique améliore la répétabilité, la productivité et la qualité globale des étiquettes imprimées sur presses flexographiques ou hybrides.
