Résumé
Le dimensionnement d’un système LED UV pour l’impression d’étiquettes ne se limite pas au choix d’une lampe. Il dépend de la chimie des encres, de la vitesse de presse, de la largeur imprimée, du support et de l’architecture de séchage. Sur une presse flexographique ou offset étroite, une installation mal adaptée peut provoquer une polymérisation incomplète, une odeur résiduelle, un échauffement du complexe, des défauts de repérage ou une usure prématurée des composants.
Une intégration fiable commence donc par l’analyse du procédé réel. Il faut relier la puissance optique disponible à l’énergie reçue par l’encre, puis vérifier la compatibilité entre le spectre LED, les photo-initiateurs et l’épaisseur de film déposée. Cette approche est particulièrement utile lors du retrofit d’une presse à étiquettes existante.
Introduction
Les systèmes de polymérisation LED UV pour l’impression d’étiquettes répondent à une demande croissante de production plus stable, de réduction de chaleur rayonnée et de disponibilité machine élevée. Ils sont utilisés sur des presses flexographiques à bande étroite, des groupes offset UV, des unités de vernis et certains modules numériques ou hybrides.
Le choix d’un système LED UV doit être traité comme un sujet d’intégration presse. La tête LED, l’encre, les rouleaux, le web path, le refroidissement et les automatismes forment un ensemble. Une puissance élevée ne compense pas une formulation d’encre inadaptée ou une mauvaise distance entre la fenêtre optique et la bande.
Pour un OEM comme pour un utilisateur final, l’objectif est de définir une configuration qui atteint le niveau de polymérisation requis à la vitesse de production prévue. Elle doit aussi préserver les supports thermosensibles, maintenir la stabilité du repérage et simplifier les opérations de maintenance.
Définir le besoin à partir de la presse et des travaux d’étiquettes
La première donnée est le type de procédé. En flexographie, la couche d’encre dépend directement du volume de la cellule d’anilox, de la viscosité, de la pression de contact et de la couverture graphique. Les aplats denses, les blancs opaques et certains vernis nécessitent davantage d’énergie qu’un texte fin ou un code-barres.
En offset étroit, le film d’encre est souvent plus fin et plus régulier. La polymérisation peut donc sembler plus simple. Toutefois, les encres très pigmentées, les teintes foncées et les surimpressions restent sensibles à la pénétration de la lumière. Le système LED UV doit être évalué sur les travaux les plus exigeants, et non sur une image test peu chargée.
La vitesse nominale seule ne suffit pas. Il faut connaître les vitesses réellement utilisées pour les productions longues, les changements de bobine, les arrêts fréquents et les séquences de démarrage. Une tête LED correctement dimensionnée à 50 m/min peut devenir insuffisante à 90 m/min si la dose délivrée au film n’augmente pas en conséquence.
La largeur de bande et la largeur imprimée sont également déterminantes. Une presse de 340 mm ne sollicite pas toujours toute sa largeur. Pourtant, le système doit produire une irradiance homogène sur la zone utile, avec une marge aux bords. Une distribution irrégulière peut créer des zones sous-polymérisées, difficiles à détecter visuellement.
Irradiance, dose et vitesse de production
L’irradiance exprime la puissance optique reçue par unité de surface. Elle est généralement mesurée en W/cm². La dose, souvent exprimée en mJ/cm², correspond à l’énergie reçue pendant le temps d’exposition. Les deux paramètres sont liés, mais ils ne sont pas interchangeables.
Une irradiance élevée favorise le déclenchement rapide de la réaction. Elle est utile lorsque la presse fonctionne vite, lorsque le film est pigmenté ou lorsque la distance de travail est contrainte. La dose reste toutefois nécessaire pour assurer une conversion suffisante sur l’ensemble de l’épaisseur du film.
Dans une première approximation, la dose augmente avec le temps de passage sous la tête LED. Lorsque la vitesse de bande augmente, ce temps diminue. Un réglage qui donne un toucher sec à basse vitesse peut laisser une polymérisation incomplète à la vitesse de production.
La mesure doit être réalisée dans les conditions d’installation. La distance entre la tête et le support, l’angle de la tête, la présence de réflecteurs et la géométrie du module influencent l’énergie réellement reçue. Une valeur annoncée à la sortie de la fenêtre LED ne représente pas forcément la valeur obtenue sur la surface imprimée.
Longueur d’onde LED et compatibilité des encres
Les longueurs d’onde les plus employées dans l’industrie se situent autour de 365, 385, 395 et 405 nm. Une LED émet dans une bande relativement étroite. Cette caractéristique améliore la maîtrise du procédé, mais impose une compatibilité précise avec les photo-initiateurs présents dans l’encre ou le vernis.
Le choix de 395 nm est fréquent pour les applications d’étiquettes, car il permet une bonne efficacité énergétique et une intégration mécanique pratique. Il n’est cependant pas universel. Une encre conçue pour une source UV large spectre peut contenir des photo-initiateurs peu réactifs à cette longueur d’onde.
Les encres blanches opaques, métalliques ou très pigmentées exigent une attention particulière. Les pigments diffusent ou absorbent une partie de la lumière. La surface peut paraître sèche, tandis que la conversion au cœur du film reste insuffisante. Un ajustement de formulation, de dépôt d’encre ou de dose est alors nécessaire.
La validation doit porter sur chaque famille de produits : couleurs quadrichromiques, blanc, noir, couleurs spéciales, vernis de surimpression, adhésifs UV et vernis tactiles. Un même système LED UV peut convenir à plusieurs encres, sans que toutes présentent la même fenêtre de fonctionnement.
Influence de l’anilox, de la couche d’encre et des aplats
En flexographie, l’anilox constitue un levier direct de dimensionnement. Une hausse du volume cellulaire augmente le dépôt, l’opacité et parfois la brillance. Elle accroît aussi la masse de matière à polymériser. Le système LED UV doit être spécifié en fonction du volume utilisé sur les travaux critiques.
Un blanc couvrant appliqué avec un anilox volumineux demande souvent plus d’énergie qu’un vernis transparent. Il peut être pertinent de prévoir une station LED dédiée après le blanc, puis une autre après les couleurs ou le vernis. Cette organisation limite le risque de piégeage de couches insuffisamment durcies.
La polymérisation intermédiaire peut aussi améliorer la tenue de la couche lors des passages suivants. Elle réduit les risques de maculage, de reprise sur plaque et de déformation d’image. Son niveau doit rester maîtrisé afin de préserver l’adhésion inter-couche et la flexibilité du complexe final.
En offset UV, la pression de mouillage, le tack et l’équilibre eau-encre influencent la stabilité du film. La LED UV ne corrige pas un déséquilibre de groupe encreur. Une couche non uniforme produira une réponse de polymérisation non uniforme, même avec une irradiance stable.
Gestion des supports sensibles à la chaleur
Les systèmes LED UV dégagent moins de rayonnement infrarouge vers le support que des sources UV conventionnelles. Cela ne signifie pas que la température de bande est sans importance. La chaleur peut provenir de la fenêtre LED, du carter, de la proximité mécanique, des rouleaux et de la répétition des passages.
Les films PE, PP, certains complexes minces et les supports thermosensibles peuvent se dilater ou se déformer. Cette variation entraîne des difficultés de repérage, des tensions instables ou une modification de planéité. Le risque augmente lorsque plusieurs têtes sont installées dans un espace réduit.
Une conception adaptée prévoit un refroidissement efficace de la tête LED, une évacuation de l’air chaud et un web path qui évite les zones de stagnation thermique. La température doit être mesurée directement sur le support, après chaque station pertinente, et non seulement sur le circuit de refroidissement.
La régulation de puissance par recette peut réduire la charge thermique lorsque le travail est peu couvrant. Elle doit cependant rester compatible avec la dose minimale validée. Diminuer la puissance sans modifier la vitesse peut générer des défauts de polymérisation difficiles à voir avant la transformation ou l’application.
Oxygène, surface collante et qualité de polymérisation
L’oxygène de l’air inhibe la réaction radicalaire à la surface de certaines encres et vernis. Le défaut se manifeste par une surface collante, une faible résistance au frottement ou une odeur résiduelle. Il est plus fréquent avec les vernis très brillants, les couches épaisses ou les formulations sensibles.
L’augmentation de la puissance LED peut améliorer la situation, mais elle n’est pas toujours la solution. Il faut vérifier la formulation, la dose, l’état de la fenêtre optique et la vitesse réelle de la presse. Une fenêtre contaminée par des projections d’encre ou de vernis réduit l’énergie disponible sur le support.
Pour les applications exigeantes, une inertisation locale à l’azote peut être envisagée. Elle réduit l’oxygène autour de la zone de polymérisation. Son intérêt doit être évalué selon le niveau de qualité attendu, le type de vernis et la complexité acceptable sur la presse.
Un contrôle de qualité ne doit pas se limiter au test tactile. La résistance au frottement, l’adhésion entre couches, la résistance chimique et la tenue après enroulement apportent des indications plus utiles. Les défauts peuvent apparaître après plusieurs heures, lorsque la bobine est soumise à pression et à température.
Exigences de faible migration pour les étiquettes
Les applications destinées aux emballages alimentaires, aux produits cosmétiques ou aux produits sensibles demandent une maîtrise renforcée du procédé. Une encre dite faible migration ne garantit pas à elle seule la conformité d’une étiquette finie. Le choix des matières premières, la dose de polymérisation, le support, l’adhésif et la construction de l’emballage doivent être considérés ensemble.
Une polymérisation insuffisante peut laisser des constituants réactifs ou des composants de faible masse moléculaire dans le film. Le risque varie selon l’application, la surface imprimée, le temps de stockage et la présence d’une barrière fonctionnelle. Les tests doivent donc refléter l’usage final prévu.
Sur presse, la priorité est d’obtenir un procédé reproductible. Les paramètres de puissance, de vitesse, de distance et de refroidissement doivent être enregistrés dans les recettes de production. Une modification d’encre, de vernis, d’anilox ou de support impose une nouvelle validation.
La maintenance joue aussi un rôle direct. Une baisse progressive de transmission optique due à une fenêtre sale peut faire dériver le procédé sans provoquer d’alarme immédiate. Un plan de nettoyage et de contrôle de l’irradiance réduit ce risque.
Intégration mécanique et électrique lors d’un retrofit

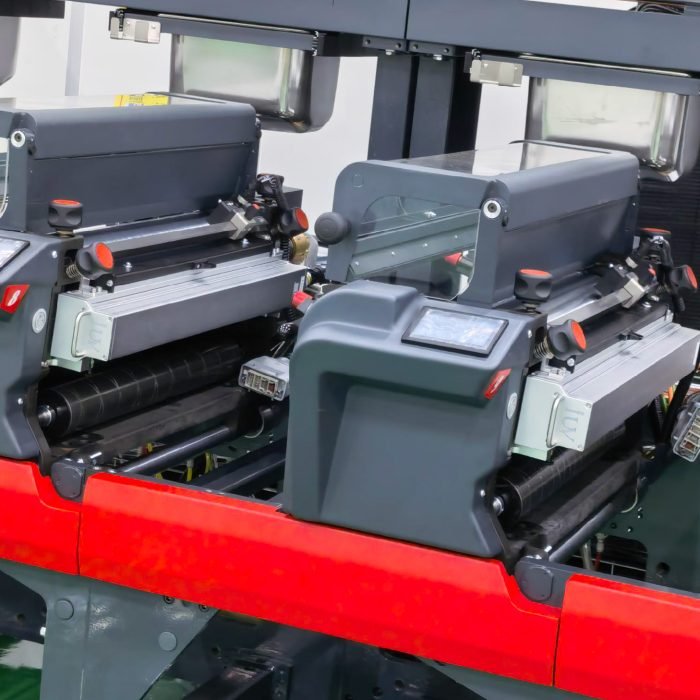

Le retrofit d’une presse existante commence par l’analyse de l’espace disponible entre les groupes, des rouleaux proches et des protections déjà installées. La tête LED doit être positionnée à une distance compatible avec sa zone de focalisation et avec les tolérances de passage de bande.
L’accès pour le nettoyage est essentiel. Une tête difficile à atteindre sera entretenue de manière irrégulière. Le design doit permettre l’inspection de la fenêtre, le remplacement des protections et le contrôle des raccordements sans démontage lourd.
Le circuit de refroidissement doit être dimensionné selon la puissance installée et les conditions ambiantes de l’atelier. Une température de refroidissement instable peut réduire la performance optique ou déclencher des sécurités. Les tuyaux, raccords et filtres doivent être choisis pour limiter les pertes de débit.
L’intégration électrique doit permettre une synchronisation avec la vitesse de presse, les arrêts d’urgence, les sécurités de capotage et les changements de recette. Une commande LED indépendante, sans échange fiable avec l’automatisme de presse, crée un risque de sur-exposition à l’arrêt ou de sous-polymérisation lors des accélérations.
Défauts fréquents et méthode de diagnostic
Une surface collante à vitesse élevée indique souvent une dose insuffisante, une encre mal adaptée au spectre LED ou une perte de transmission optique. Il faut d’abord comparer les résultats à plusieurs vitesses, puis contrôler la propreté de la fenêtre et la puissance réellement appliquée.
Un manque d’adhésion entre une couleur et un vernis peut provenir d’une polymérisation intermédiaire trop forte. Une couche très réticulée peut limiter l’ancrage de la couche suivante. Le diagnostic doit comparer les séquences de séchage, les niveaux de puissance et les délais entre les groupes.
Des défauts de repérage après l’installation d’une LED UV peuvent révéler une montée en température locale du support. La vérification doit inclure la température de bande, la tension, le réglage des rouleaux et la position des têtes. Le problème n’est pas nécessairement lié à la puissance optique seule.
Des différences de brillance sur la largeur de bande peuvent signaler une répartition d’irradiance inégale, un encrage irrégulier ou une variation de pression. Une mesure sur plusieurs positions transversales aide à séparer un problème de source LED d’un problème d’impression.
Conclusion
Un système LED UV performant pour l’impression d’étiquettes repose sur un dimensionnement lié au travail réel de la presse. La longueur d’onde doit correspondre à la chimie des encres. L’irradiance et la dose doivent rester suffisantes à la vitesse maximale utile. La gestion thermique doit protéger les supports et préserver le repérage.
Sur une presse flexographique ou offset étroite, la validation doit intégrer les anilox, les aplats, les blancs opaques, les vernis et les exigences de faible migration. Une installation bien conçue associe des paramètres optiques mesurés, une architecture mécanique accessible et des recettes de production reproductibles.
