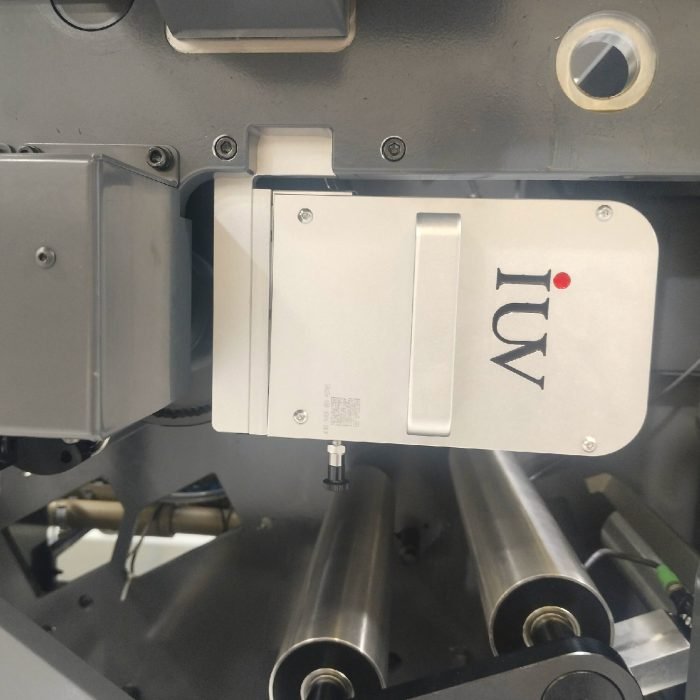

Dans l’environnement de production moderne de l’impression d’étiquettes et d’emballages, la continuité des opérations est primordiale. Un arrêt imprévu dû à un problème de durcissement UV peut entraîner des pertes financières substantielles et nuire à la réputation. La mise en place d’une surveillance et d’un diagnostic à distance pour vos systèmes de durcissement UV représente désormais une étape stratégique, bien au-delà d’une simple commodité technique. Cette approche proactive permet de transformer la gestion de la maintenance, d’anticiper les pannes et d’optimiser les performances globales de votre ligne d’impression flexographique, offset ou numérique. Ce tutoriel détaille une méthodologie éprouvée pour intégrer cette capacité intelligente dans votre atelier, en garantissant une production plus fiable et compétitive.
Étape 1 : Évaluer l’infrastructure existante et définir les objectifs
Avant toute chose, réalisez un audit complet de votre parc de machines et de leurs systèmes de durcissement UV. Identifiez les modèles de presses (flexo étroit, large web, offset feuille) et les types de sources UV (lampes au mercure, modules LED). Vérifiez l’état des connexions électriques et réseau disponibles près de chaque unité. Définissez clairement vos objectifs : souhaitez-vous principalement recevoir des alertes en cas de défaillance, surveiller la consommation énergétique, ou accéder à distance aux paramètres de puissance UV pour un ajustement fin ? Cette clarification orientera le choix des solutions techniques.
Pour les systèmes plus anciens, vérifiez leur compatibilité avec des modules de communication additionnels. Les systèmes modernes à architecture modulaire, conçus dès l’origine avec une connectivité basée sur des bus comme le CAN, offrent une intégration bien plus transparente et des données plus riches.
Étape 2 : Choisir la bonne architecture de communication et les capteurs
Le cœur du système réside dans sa capacité à collecter et transmettre des données fiables. Pour une surveillance complète, les capteurs doivent mesurer des paramètres critiques :
- Paramètres électriques : Courant et tension d’alimentation des modules UV, permettant de détecteur les dérives ou les surcharges.
- Température : Température des puces LED et du système de refroidissement (eau ou air). Une élévation anormale est souvent le premier signe d’un problème de refroidissement ou d’un vieillissement des composants.
- Sortie UV (facultatif mais avancé) : Des radiomètres intégrés peuvent fournir une lecture indirecte de l’irradiance, validant que la lampe délivre l’énergie attendue.
Ces données sont acheminées vers une passerelle locale via un protocole industriel robuste (CAN, Modbus). Cette passerelle se charge ensuite de transmettre les informations cryptées vers une plateforme cloud via une connexion Ethernet filaire ou Wi-Fi sécurisée. Cette double couche assure à la fois la fiabilité du terrain et l’accessibilité globale.
Étape 3 : Intégration avec la ligne de production et l’interface opérateur
La surveillance à distance ne doit pas créer un silo d’information isolé. L’idéal est d’intégrer ses alertes et ses tableaux de bord au système de supervision global de l’atelier (SCADA). Ainsi, l’opérateur voit l’état de tous les équipements, y compris le durcissement UV, sur un seul écran.
Sur la presse elle-même, l’interface homme-machine (IHM) doit afficher les principaux indicateurs de santé du système UV. En cas d’alerte à distance déclenchée par le service support du fournisseur, un message clair doit apparaître sur cet écran pour guider l’opérateur local. Cette synergie entre le monitoring distant et l’action locale est essentielle pour une résolution rapide. Des entreprises innovantes renforcent d’ailleurs leur infrastructure locale en Europe avec des spécialistes dédiés pour garantir ces temps de réponse rapides.
Étape 4 : Configurer la plateforme de monitoring et les règles d’alerte
C’est à cette étape que vous donnez vie à votre système. Sur la plateforme logicielle (souvent fournie par le fabricant du système UV), configurez des tableaux de bord personnalisés. Par exemple, un écran pour la presse flexographique n°1 affichera la température de chaque module LED, leur puissance et les heures de fonctionnement.
Définissez des seuils d’alerte intelligents :
- Alerte Préventive : Si la température d’un module LED dépasse de 10% sa moyenne habituelle pour une vitesse donnée.
- Alerte Critique : Perte de communication avec un module de puissance, indiquant un possible défaut matériel nécessitant une intervention.
- Alerte de Maintenance : Approche du nombre d’heures de fonctionnement recommandé pour une inspection préventive.
Ces alertes peuvent être envoyées par email, SMS ou notification push à différentes équipes (maintenance, production, support technique externe).
Étape 5 : Exploiter les données pour l’optimisation et la maintenance prédictive
Au-delà de la surveillance immédiate, la valeur ajoutée réside dans l’analyse des données historiques. En suivant la tendance de la température nécessaire pour maintenir une dose UV constante, vous pouvez anticiper l’encrassement du circuit de refroidissement ou la baisse d’efficacité des ventilateurs.
Pour les impressions en flexographie à vitesses variables, l’analyse des logs permet de vérifier que le contrôle automatique de puissance a bien fonctionné tout au long du job, assurant une uniformité de durcissement parfaite. Ces données deviennent un outil précieux pour justifier des investissements, optimiser les paramètres par type d’encres, et réduire drastiquement les temps d’arrêt non planifiés. La connectivité des données est d’ailleurs un levier majeur, encore sous-exploité, pour gagner en efficacité selon les observateurs de l’industrie.
Conclusion : Vers une imprimerie connectée et résiliente
Implémenter la surveillance et le diagnostic à distance pour vos systèmes UV n’est pas un projet informatique isolé. C’est une refonte de la philosophie de maintenance qui place la donnée au centre des décisions. Cela permet de passer d’une maintenance corrective (réparer après la panne) à une maintenance prédictive et conditionnelle (intervenir au bon moment, avant la panne).
Les bénéfices sont tangibles : augmentation de la disponibilité des machines, réduction des coûts de maintenance, optimisation de la consommation énergétique, et consolidation de la qualité d’impression. Dans un marché où l’agilité et la fiabilité sont des avantages concurrentiels décisifs, maîtriser cette dimension digitale de votre processus de durcissement UV est un investissement stratégique pour l’avenir de votre production d’étiquettes et d’emballages.
