Le passage de la polymérisation par lampes à mercure aux systèmes LED UV représente une transformation majeure pour l’industrie de l’impression. Cette transition n’est pas une simple mise à jour matérielle. Elle exige une compréhension profonde de l’interaction entre la chimie des encres et les nouvelles longueurs d’onde. Ce guide technique analyse les paramètres critiques pour assurer une compatibilité optimale dans les secteurs de l’étiquette, de la flexographie et de l’offset.
La rupture technologique du spectre d’émission
Les lampes à arc traditionnelles émettent un spectre large, allant de l’UVC à l’infrarouge. En revanche, les systèmes LED UV concentrent leur énergie sur une bande étroite, généralement centrée sur 385 nm ou 395 nm.
Cette concentration spectrale modifie la dynamique de la réaction chimique. Les encres UV classiques, conçues pour capter les ondes courtes (UVC/UVB), ne réagissent pas efficacement sous un flux LED. L’ingénieur doit donc s’assurer que les photo-initiateurs contenus dans l’encre correspondent exactement au pic d’émission de la diode.
Formulation des encres : le rôle des photo-initiateurs
La compatibilité repose sur la sélection de photo-initiateurs spécifiques. Ces molécules absorbent l’énergie lumineuse pour générer les radicaux libres nécessaires à la polymérisation.
Pour les systèmes LED, on utilise souvent des dérivés de l’oxyde de phosphine (comme le TPO). Ces composants présentent une forte absorption dans la zone des 380-400 nm. Cette réactivité accrue permet une polymérisation en profondeur, essentielle pour les couches d’encre épaisses en flexographie.
Toutefois, une sensibilité accrue aux ondes longues peut entraîner un jaunissement des vernis clairs. Les formulateurs doivent donc équilibrer la réactivité et la stabilité colorimétrique.

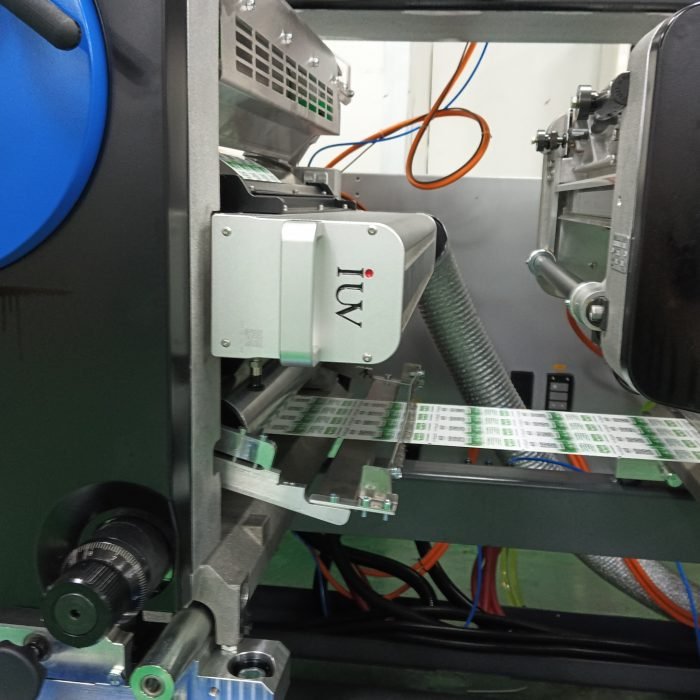

Défis spécifiques de l’impression d’étiquettes en laize étroite
L’impression d’étiquettes utilise souvent des substrats synthétiques comme le PE, le PP ou le PET. Ces matériaux sont extrêmement sensibles à la chaleur.
L’avantage majeur du LED UV réside dans l’absence de rayonnement infrarouge. La température de la bande reste basse, évitant la déformation des films minces ou le retrait des étiquettes autocollantes.
En laize étroite (narrow web), la vitesse de production impose une réactivité immédiate de l’encre. Les systèmes LED actuels délivrent une irradiance élevée (exprimée en W/cm²). Cette puissance garantit que l’encre durcit instantanément, même à des cadences dépassant 150 mètres par minute.
La flexographie UV : gérer l’épaisseur et l’opacité
En flexographie, l’épaisseur du film d’encre varie selon la linéature de l’anilox. Les encres blanches opaques et les couleurs denses posent un défi particulier pour la pénétration des photons.
Les systèmes LED UV excellent dans la polymérisation à cœur. Contrairement aux ondes courtes qui s’arrêtent souvent à la surface, les ondes de 395 nm pénètrent plus profondément dans la couche pigmentaire. Cela améliore l’adhérence sur le support et réduit les risques de “skinning” (surface durcie mais base liquide).
L’ajustement du couple lampe-encre permet d’éliminer les problèmes de transfert ou de maculage en sortie de presse.
L’offset UV : finesse de couche et inhibition par l’oxygène
L’impression offset se caractérise par des films d’encre très fins, souvent inférieurs à 2 microns. Cette finesse rend la réaction chimique vulnérable à l’inhibition par l’oxygène.
L’oxygène présent dans l’air ralentit la polymérisation en surface, créant une pellicule collante (tack). Pour contrer cela, les encres offset LED UV intègrent des agents de transfert de chaîne ou des amines.
L’ingénierie des presses offset modernes intègre désormais des rampes LED compactes. Elles s’insèrent facilement entre les groupes d’impression. La réduction de l’espace nécessaire facilite la conversion de machines existantes (retrofit).
Paramètres de mesure : Irradiance vs Dose
Pour garantir la compatibilité, l’opérateur doit distinguer deux valeurs :
- L’irradiance (W/cm²) : C’est la puissance instantanée de la lumière frappant la surface. Elle conditionne l’amorçage de la réaction.
- La dose (mJ/cm²) : C’est l’énergie totale reçue pendant le temps d’exposition. Elle garantit la complétude du durcissement.
Une encre compatible LED exige souvent une irradiance minimale pour franchir le seuil de polymérisation. En dessous de ce seuil, même une exposition prolongée ne permettra pas un séchage correct.
Avantages opérationnels et maintenance
L’adoption de systèmes LED UV transforme la gestion de l’atelier. Contrairement aux lampes à mercure, les LED ne nécessitent pas de temps de préchauffage. Elles s’allument et s’éteignent instantanément, ce qui réduit la consommation électrique de 50 % à 70 %.
La durée de vie d’une diode dépasse généralement 20 000 heures, contre 1 000 à 1 500 pour une lampe standard. Cette stabilité réduit les variations de séchage en cours de production. L’ingénieur peut ainsi standardiser ses profils de séchage sans craindre une dérive spectrale du système.
Compatibilité des substrats et adhérence
Le choix de l’encre doit également tenir compte de l’énergie de surface du support. Les encres LED UV ont une tension superficielle spécifique.
Sur des supports non poreux comme les films de conditionnement, un traitement Corona reste souvent nécessaire. L’interaction chimique entre l’encre LED et le substrat est plus stable en l’absence de chaleur excessive. Cela limite la migration des composants, un point crucial pour l’impression d’emballages alimentaires.
Optimisation de la chaîne de production
Pour réussir l’intégration des encres LED UV, plusieurs étapes sont recommandées :
- Audit des anilox : Vérifier que les volumes de transfert sont adaptés à la réactivité des nouvelles encres.
- Contrôle de la distance de séchage : La tête LED doit être positionnée à une distance précise (souvent entre 5 et 15 mm) pour maximiser l’irradiance.
- Tests de ruban (Tape test) : Valider l’adhérence immédiate en sortie de presse pour éviter les blocages en bobine.
Impact environnemental et sécurité
Les encres et systèmes LED UV éliminent la production d’ozone. Il n’est plus nécessaire d’installer des systèmes d’extraction complexes et bruyants. De plus, l’absence de mercure simplifie la gestion des déchets dangereux.
Cette technologie offre un environnement de travail plus sain pour les conducteurs de presse. La chaleur dégagée par les lampes est évacuée par des circuits de refroidissement à eau ou à air, sans affecter la température de l’atelier.
Conclusion technique
La compatibilité des encres UV avec les systèmes LED n’est pas automatique. Elle résulte d’une synergie entre la chimie organique et l’ingénierie optique. Pour le transformateur d’étiquettes ou l’imprimeur flexo, investir dans cette technologie permet d’allier productivité et respect des supports fragiles.
L’analyse précise des fiches techniques des fournisseurs d’encre, couplée à un calibrage rigoureux des têtes LED, constitue la base d’une production sans défaut. L’avenir de l’impression UV est indéniablement lié à cette maîtrise de la lumière froide.
