Dans les presses narrow web dédiées à l’impression d’étiquettes, l’irradiance joue un rôle central dans la qualité de polymérisation. L’irradiance correspond à la puissance lumineuse reçue par unité de surface, exprimée en mW/cm². Plus elle est élevée et homogène, plus la réaction photochimique des encres UV est rapide et complète.
La distance entre la fenêtre optique du module LED UV et la surface imprimée influence directement cette irradiance. Une distance mal réglée peut réduire l’efficacité énergétique, provoquer une polymérisation insuffisante ou générer un échauffement localisé. En flexographie étroite et en offset UV, ce paramètre devient critique lorsque les vitesses de production augmentent.
Spécificités des systèmes LED UV en flexographie narrow web
Contrairement aux lampes UV à arc, les modules LED UV émettent dans une bande spectrale étroite, généralement autour de 365 nm, 385 nm, 395 nm ou 405 nm. Cette précision spectrale impose une gestion rigoureuse de la distance focale pour garantir que l’énergie atteigne efficacement les photoinitiateurs présents dans les encres et vernis.
En impression d’étiquettes, la largeur réduite de la bande facilite l’optimisation du positionnement. Toutefois, les variations de supports, comme les films PE, PP ou les papiers couchés, nécessitent des ajustements fins pour maintenir une irradiance stable sur toute la largeur.
Influence de la distance sur la densité énergétique
L’énergie UV reçue dépend de deux paramètres principaux : l’irradiance instantanée et le temps d’exposition. Lorsque la distance entre la lampe LED UV et le substrat augmente, l’irradiance diminue selon une relation non linéaire. Cette baisse peut compromettre la polymérisation, surtout sur des encres blanches chargées ou des vernis épais.
En flexographie étroite, une distance trop grande oblige souvent à réduire la vitesse de la presse pour compenser la perte d’énergie. À l’inverse, une distance trop faible peut créer des points chauds ou augmenter la température de surface, ce qui affecte la stabilité dimensionnelle des films minces.
Déterminer la distance optimale en fonction de l’application
Le réglage optimal dépend du type d’encre UV, de la vitesse d’impression et du support utilisé. En impression d’étiquettes haut de gamme, les blancs opaques et les encres fortement pigmentées nécessitent une irradiance élevée. Une distance réduite entre 5 et 15 mm est souvent privilégiée, selon la conception du module.
En offset UV feuille, la configuration mécanique diffère, mais le principe reste identique. La distance doit permettre une couverture homogène tout en respectant les contraintes mécaniques de la presse. Une analyse précise des spécifications du fabricant du module LED UV est indispensable avant tout ajustement.
Utiliser un radiomètre pour mesurer l’irradiance réelle
Le réglage visuel ne suffit pas pour garantir une polymérisation optimale. L’utilisation d’un radiomètre compatible LED UV est essentielle pour mesurer l’irradiance et la dose énergétique. Cet outil permet de comparer les valeurs obtenues avec les recommandations des fournisseurs d’encres.
Dans une presse narrow web, la mesure doit être effectuée à la vitesse réelle de production. Cela permet de simuler les conditions exactes d’impression d’étiquettes et d’éviter les écarts entre essais et production série.

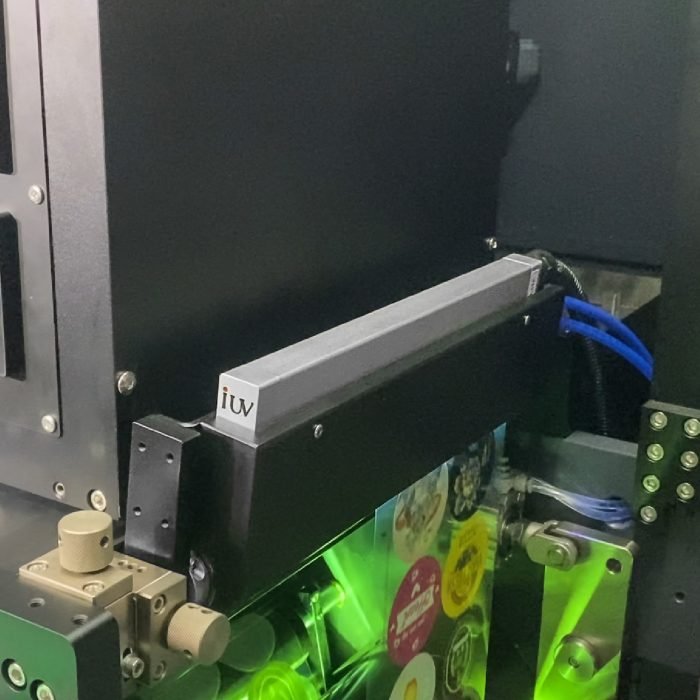

Ajuster mécaniquement la position des modules LED UV
Les systèmes LED UV modernes sont souvent montés sur des supports réglables en hauteur. L’ajustement doit être réalisé de manière progressive et symétrique afin de conserver un alignement parfait sur toute la largeur de la bande. Une inclinaison incorrecte peut provoquer une répartition inégale de l’énergie.
Après chaque modification, un nouveau contrôle d’irradiance est nécessaire. Cette approche méthodique permet d’atteindre un équilibre entre performance énergétique et sécurité thermique.
Contrôler la stabilité thermique lors du calibrage
Même si les LED UV émettent moins de chaleur rayonnante que les lampes traditionnelles, une distance trop faible peut augmenter la température en surface. En impression d’étiquettes sur films minces, cette élévation thermique peut provoquer un allongement du support ou des problèmes de repérage.
Il est recommandé de surveiller la température du substrat après réglage. Une stabilité thermique garantit non seulement la qualité d’impression, mais aussi la longévité des composants mécaniques de la presse.
Impact sur la qualité d’impression et la résistance finale
Une distance correctement calibrée améliore la brillance des vernis UV, la résistance au frottement et l’adhérence des encres. En flexographie étroite, cela se traduit par une meilleure définition des textes fins et des codes-barres, éléments essentiels dans l’étiquetage industriel.
Une polymérisation homogène réduit également les risques de migration résiduelle, particulièrement importants dans les applications d’emballage alimentaire. La maîtrise de la distance focale contribue donc directement à la conformité réglementaire et à la satisfaction client.
Adapter le calibrage aux vitesses élevées
Les presses narrow web modernes fonctionnent souvent à des vitesses supérieures à 100 mètres par minute. À ces cadences, la marge d’erreur se réduit fortement. Une variation de quelques millimètres peut influencer la dose énergétique totale reçue par l’encre.
Il est conseillé de calibrer la distance focale en tenant compte de la vitesse maximale prévue. Cela permet de maintenir une productivité élevée sans compromettre la qualité de polymérisation.
Intégrer le réglage de distance dans la maintenance préventive
Le calibrage de la distance focale ne doit pas être ponctuel. Il doit faire partie du plan de maintenance des systèmes LED UV. Les vibrations, les changements de modules ou les interventions mécaniques peuvent modifier légèrement la position initiale.
Un contrôle périodique garantit que l’irradiance reste conforme aux exigences des encres et des vernis utilisés. Cette discipline améliore la stabilité du processus et réduit les risques de défauts imprévus en production.
Optimiser la performance globale de la presse narrow web
Un réglage précis de la distance focale permet d’exploiter pleinement le potentiel des systèmes LED UV. En impression d’étiquettes, cela se traduit par une augmentation de la vitesse, une réduction de la gâche et une meilleure efficacité énergétique.
Dans un environnement concurrentiel, la maîtrise technique de ces paramètres offre un avantage stratégique. La performance d’une presse flexographique étroite dépend autant de la qualité des encres que de la précision du système de polymérisation.
