Dans l’univers de l’impression d’étiquettes, de la flexographie et de l’offset narrow-web, la polymérisation UV constitue le cœur de la productivité. Un séchage incomplet, ou “sous-durcissement”, entraîne des conséquences graves : migration d’encre, maculage en bobine, mauvaise adhérence ou refus d’impression au repiquage. Ce guide technique détaille les étapes pour diagnostiquer et résoudre les défaillances de polymérisation.
Comprendre la dynamique de la polymérisation UV
La polymérisation n’est pas un simple séchage par évaporation. C’est une réaction chimique complexe. Les photo-initiateurs contenus dans l’encre absorbent l’énergie lumineuse pour transformer les monomères et oligomères liquides en un film solide.
Deux paramètres clés dictent cette transformation : l’irradiance (la puissance instantanée) et la dose (l’énergie totale reçue). Si l’un de ces facteurs faiblit, la structure moléculaire de l’encre reste instable.
Analyse de la source lumineuse : Lampes Mercure vs LED UV
La première étape du diagnostic porte sur l’émetteur. Les causes varient selon la technologie utilisée sur votre presse.
Les lampes à arc ou micro-ondes (Mercure)
Ces lampes perdent naturellement de leur efficacité avec le temps. Le spectre d’émission se déplace et l’intensité chute.
- Vieillissement du tube : Une lampe dépassant 1000 à 1500 heures perd souvent 20% de son efficacité.
- Encrassement des réflecteurs : En flexographie, les projections d’encre ou la poussière de papier ternissent les réflecteurs. Un réflecteur sale ne concentre plus les rayons au point focal. L’énergie est dispersée au lieu d’être projetée sur le support.
- Refroidissement défaillant : Une lampe trop chaude se déforme. Une lampe trop froide n’atteint pas son régime de plasma optimal.

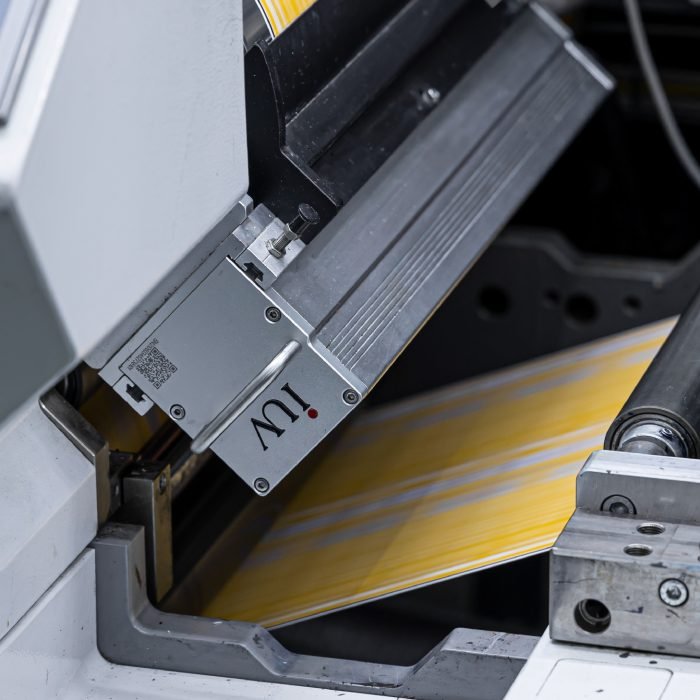

La technologie LED UV
Bien que plus stable, la LED n’est pas exempte de défauts.
- Encrassement de la fenêtre de sortie : Les fumées de polymérisation créent un voile sur le quartz. Cela bloque une partie des photons.
- Défaillance de segments : En impression d’étiquettes, si certains modules LED tombent en panne, des bandes de non-séchage apparaissent dans le sens de la marche.
- Inadéquation spectrale : La LED émet sur une longueur d’onde très étroite (souvent 385nm ou 395nm). Si l’encre n’est pas formulée spécifiquement pour cette longueur d’onde, la réaction chimique sera incomplète.
L’influence de la chimie de l’encre et des pigments
Toutes les couleurs ne réagissent pas de la même manière sous les rayons UV. Le “pouvoir couvrant” peut devenir un obstacle au durcissement à cœur.
Le défi des encres opaques et foncées
Le noir et le blanc opaque sont les couleurs les plus complexes à polymériser en flexo et en offset. Les pigments absorbent ou réfléchissent les rayons UV avant qu’ils n’atteignent le fond de la couche d’encre.
- Effet d’écran : Si la charge pigmentaire est trop élevée, la surface durcit mais la base reste liquide. Cela provoque un pelage de l’encre (délamination).
- Épaisseur de couche : En sérigraphie rotative ou en flexo sur gros volumes, une dépose trop importante empêche la lumière de traverser le film.
Vieillissement et pollution de l’encre
Une encre stockée trop longtemps ou à une température excessive peut subir une polymérisation partielle dans le pot.
- Photo-initiateurs épuisés : Une exposition prolongée à la lumière ambiante dégrade la réactivité de l’encre.
- Contamination par les solvants : En presse hybride, des résidus de produits de nettoyage ralentissent la cinétique de réaction.
Paramètres mécaniques et vitesse de défilement
La relation entre la vitesse de la presse et la puissance UV est linéaire. Cependant, de nombreux imprimeurs atteignent les limites du système sans le savoir.
Le facteur temps d’exposition
En impression narrow-web, augmenter la vitesse réduit mécaniquement la dose d’énergie reçue par centimètre carré.
- Vitesse excessive : Si le temps de passage sous la lampe est trop court, les radicaux libres n’ont pas le temps de finaliser les chaînes moléculaires.
- Distance focale : En offset ou flexo, le support doit passer exactement au point focal du réflecteur. Un décalage de quelques millimètres réduit l’irradiance de manière drastique.
L’inhibition par l’oxygène
C’est un problème majeur en flexographie UV pour les films fins. L’oxygène de l’air pénètre la surface de l’encre et stoppe la réaction des radicaux libres. Cela crée une surface collante (“tacky”). L’utilisation de stations d’azote permet de pallier ce problème sur les machines haute performance, mais un réglage incorrect du débit d’azote peut ruiner la polymérisation.
L’interaction avec le support d’impression
Le substrat joue un rôle actif dans le processus de séchage.
- Absorption : Sur des papiers non couchés, une partie des photo-initiateurs peut être bue par les fibres. La concentration en surface devient insuffisante.
- Réflectivité : Un support métallique ou très blanc renvoie les rayons UV à travers la couche d’encre, améliorant le séchage à cœur. À l’inverse, un support sombre absorbe l’énergie, chauffant le support sans aider à la polymérisation.
- Traitements de surface : Un traitement Corona trop intense peut modifier la tension superficielle au point de créer des zones de refus d’encre, souvent confondues avec un mauvais séchage.
Protocole de diagnostic rapide sur presse
Pour identifier la cause exacte d’un durcissement insuffisant, appliquez cette méthode systématique :
- Le test du ruban adhésif (Tape Test) : Appliquez un ruban adhésif normalisé sur l’impression. Arachez-le d’un coup sec. Si l’encre part, l’adhérence est en cause. Si seule la couche supérieure part, c’est un problème de durcissement à cœur.
- Le test de résistance au solvant (Rub Test) : Utilisez du MEK ou de l’alcool isopropylique. Un nombre de frottements trop faible avant dégradation indique une polymérisation incomplète de la résine.
- Le test du pouce : Pressez fortement l’encre et tournez. Une empreinte digitale ou un glissement confirme un séchage de surface défaillant.
- Mesure de l’énergie : Utilisez un radiomètre UV (Uvicure) pour mesurer l’irradiance (mW/cm²) et la dose (mJ/cm²). Comparez ces valeurs aux fiches techniques du fabricant d’encre.
Maintenance préventive et solutions
Pour éviter les arrêts de production, une stratégie de maintenance rigoureuse est nécessaire.
Entretien du système de séchage
- Nettoyez les réflecteurs chaque semaine avec des produits adaptés sans résidus.
- Remplacez les lampes dès qu’elles atteignent 80% de leur durée de vie nominale.
- Vérifiez l’état des filtres à air des groupes froids pour garantir un flux constant.
Optimisation du flux de travail
- Ajustez la puissance des lampes proportionnellement à la vitesse de la presse.
- En cas de couleurs difficiles (noir, blanc, métallisés), réduisez la vitesse de 15 à 20% pour augmenter la dose d’énergie.
- Travaillez avec des encres fraîches et maintenez la température de l’atelier entre 20°C et 25°C pour stabiliser la viscosité.
Un durcissement UV insuffisant n’est jamais le fruit du hasard. C’est le résultat d’un déséquilibre entre l’énergie fournie, la vitesse de production et la réactivité chimique des composants. En isolant chaque variable (lampe, encre, support, vitesse), l’opérateur peut stabiliser son processus et garantir une qualité constante, essentielle dans les secteurs exigeants comme l’emballage cosmétique ou pharmaceutique.
