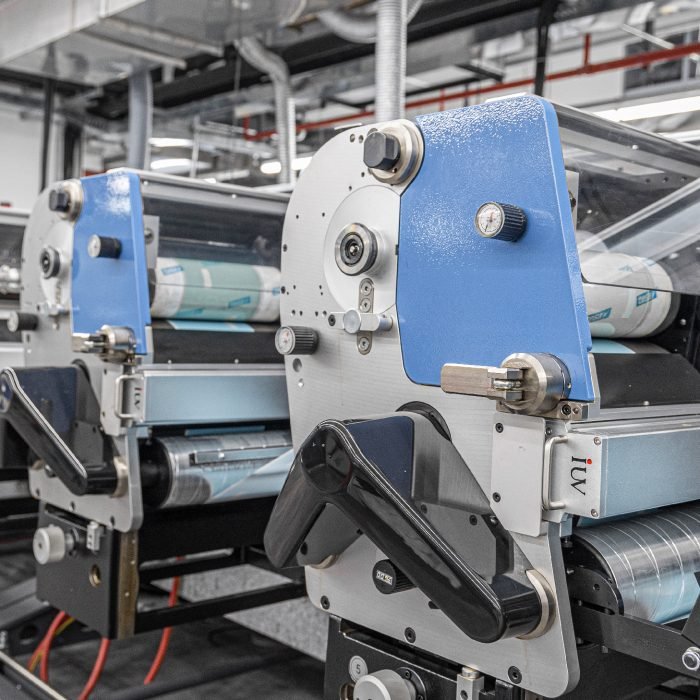

Tutoriel maintenance : prolonger la durée de vie d’un système UV LED en imprimerie

Le passage de la technologie mercure (H-UV) au système UV LED a transformé la productivité des ateliers de flexographie et d’offset. Une lampe LED affiche une durée de vie théorique dépassant les 20 000 heures. Cependant, ce chiffre n’est atteignable qu’avec une stratégie d’entretien rigoureuse. En impression d’étiquettes ou en laize étroite, les conditions environnementales (poussière de papier, brouillards d’encre) agressent constamment le matériel. Ce tutoriel technique détaille les protocoles indispensables pour maximiser votre investissement et garantir une polymérisation constante.

La gestion thermique : le point critique du système LED

Contrairement aux lampes à arc, les LED ne chauffent pas le support par infrarouge. En revanche, les diodes génèrent une chaleur interne intense au niveau de leur jonction semi-conductrice. Si cette chaleur n’est pas évacuée, la puce se dégrade prématurément.

Maintenance du circuit de refroidissement liquide

La plupart des systèmes haute puissance pour la flexographie utilisent un refroidissement par eau (chiller). Une montée en température de 10°C au-delà des spécifications peut diviser par deux la vie de la LED.

1. Contrôle de la conductivité : Utilisez une eau déionisée avec les additifs préconisés par le fabricant. Vérifiez la conductivité mensuellement. Une eau trop chargée provoque de l’électrolyse et corrode les micro-canaux de refroidissement du bloc LED.
2. Remplacement des filtres : Changez les filtres à particules du groupe froid tous les six mois. Un débit d’eau réduit entraîne des points chauds localisés sur la matrice de diodes.
3. Surveillance du glycol : Assurez-vous que le mélange antigel/anticorrosion reste stable. Un dépôt de tartre ou d’algues à l’intérieur de la tête de polymérisation agit comme un isolant thermique mortel pour les composants.

Entretien des systèmes à refroidissement par air

Pour les presses d’étiquettes compactes utilisant le refroidissement par air, la gestion du flux est vitale.

• Nettoyage des grilles : Aspirez les entrées d’air chaque semaine. La poussière de papier en imprimerie agit comme un isolant.
• Vérification des ventilateurs : Un ventilateur qui tourne plus lentement à cause de l’usure de ses roulements réduit la pression statique nécessaire pour traverser les ailettes du dissipateur.

Protection de la fenêtre optique : préserver l’irradiance

La fenêtre de quartz protège les puces LED. En flexographie ou en offset, cette vitre subit des projections. Une vitre sale ne se contente pas de bloquer les UV ; elle absorbe l’énergie, chauffe, et finit par brûler.

Nettoyage quotidien de la vitre de quartz

La polymérisation UV LED dépend de l’irradiance (mW/cm²). Une fine couche de brouillard d’encre réduit drastiquement cette puissance.

• Le bon solvant : Utilisez exclusivement de l’alcool isopropylique (IPA) pur. Évitez les solvants agressifs qui pourraient attaquer les joints d’étanchéité de la fenêtre.
• La méthode : Utilisez un chiffon non pelucheux de qualité optique. Essuyez d’un mouvement unidirectionnel pour ne pas redéposer les contaminants.
• Fréquence : En impression d’étiquettes à haute vitesse, effectuez ce contrôle à chaque changement de bobine.

Gestion du brouillard d’encre (Ink Mist)

En laize étroite et flexo, la rotation rapide des anilox crée une suspension de micro-gouttelettes d’encre. Si votre système d’aspiration est défaillant, ces gouttes se déposent sur la vitre LED. Assurez-vous que les caches de protection latéraux sont bien ajustés pour minimiser l’exposition de la tête de polymérisation.

Stabilité électrique et intégrité des Drivers

Les drivers (alimentations) sont les cerveaux du système. Ils régulent le courant envoyé aux diodes. Une fluctuation électrique peut griller instantanément une rangée de LED.

1. Serrage des connexions : Les vibrations des presses offset ou flexo peuvent desserrer les câbles de puissance. Un mauvais contact crée des arcs électriques ou des chutes de tension. Vérifiez les borniers lors des arrêts techniques trimestriels.
2. Environnement des armoires : Les drivers génèrent de la chaleur. Vérifiez que les ventilateurs des armoires électriques fonctionnent et que les filtres à air sont propres. Une surchauffe du driver réduit la précision du courant de sortie.

Spécificités selon le type d’impression

Impression d’étiquettes et Laize Étroite

Dans ce secteur, la distance entre la lampe et le support (distance de travail) est souvent très courte pour maximiser l’irradiance. Cela augmente le risque de contact direct entre le papier et la vitre LED en cas de rupture de bande.

• Sécurité : Vérifiez les capteurs de rupture de bande. Un papier qui frotte contre la vitre de quartz peut la rayer ou laisser des dépôts de colle tenaces.

Offset et gestion de la poudre

Si vous utilisez un système hybride (LED et traditionnel), la poudre de maculage est l’ennemi numéro un. La poudre est abrasive et s’infiltre partout.

• Conseil : Désactivez impérativement les pulvérisateurs de poudre lorsque vous travaillez en mode 100% UV LED. Nettoyez les têtes de polymérisation après chaque tirage pour éviter l’accumulation de particules.

Mesure et suivi de la performance : le radiomètre

On ne peut pas gérer ce que l’on ne mesure pas. Contrairement aux lampes mercure qui changent de couleur en vieillissant, une LED semble toujours fonctionner normalement, même si son rendement chute.

• Le relevé d’irradiance : Utilisez un radiomètre étalonné pour les spectres LED (généralement 385nm ou 395nm). Mesurez la puissance au centre et sur les bords de la laize.
• Journal de bord : Notez les valeurs mensuellement. Une chute soudaine de 15% de l’irradiance sans cause apparente indique souvent un problème de refroidissement ou une dégradation des drivers.
• Consistance du spectre : Assurez-vous que les mesures correspondent aux besoins de vos encres et vernis. Une polymérisation de surface incomplète (poissage) est souvent le premier signe d’un encrassement des optiques.

Optimisation de la durée de vie par le pilotage

Les systèmes UV LED modernes permettent un pilotage fin qui prolonge leur vie.

• Gradation (Dimming) : Ne faites pas tourner vos lampes à 100% de puissance si la vitesse de la presse ne l’exige pas. Une LED utilisée à 70% de sa capacité nominale chauffe moins et voit sa durée de vie augmenter de façon exponentielle.
• Asservissement à la vitesse : Couplez la puissance des LED à la vitesse de défilement de la presse (tachymétrie). Cela évite de surchauffer le support lors des phases de montée en vitesse et préserve les diodes.

Stockage et pièces de rechange

Pour les ateliers utilisant plusieurs presses en flexo ou offset, il est prudent de conserver certains éléments critiques.

• Vitre de quartz de secours : Une rayure profonde ou un impact rend la fenêtre inutilisable. Avoir une vitre de rechange évite un arrêt de production prolongé.
• Kits de nettoyage : Ne laissez jamais les opérateurs utiliser des chiffons d’atelier standards. Gardez un stock de lingettes microfibres à usage unique et de solvants haute pureté.

Conclusion technique

La rentabilité d’un système UV LED repose sur sa longévité. En imprimerie, le gain énergétique est immédiat, mais la pérennité de l’équipement dépend de la rigueur de l’opérateur. La maintenance ne doit pas être vue comme une contrainte, mais comme une procédure de contrôle qualité. Un circuit de refroidissement propre, une fenêtre optique sans résidus et une surveillance électrique régulière garantissent une polymérisation parfaite de vos étiquettes et supports d’emballage pendant de nombreuses années. L’investissement dans un radiomètre de qualité reste, à ce jour, le meilleur moyen de prévenir les non-conformités et de s’assurer que votre système délivre toujours l’énergie nécessaire pour convertir vos monomères en polymères de façon stable.
